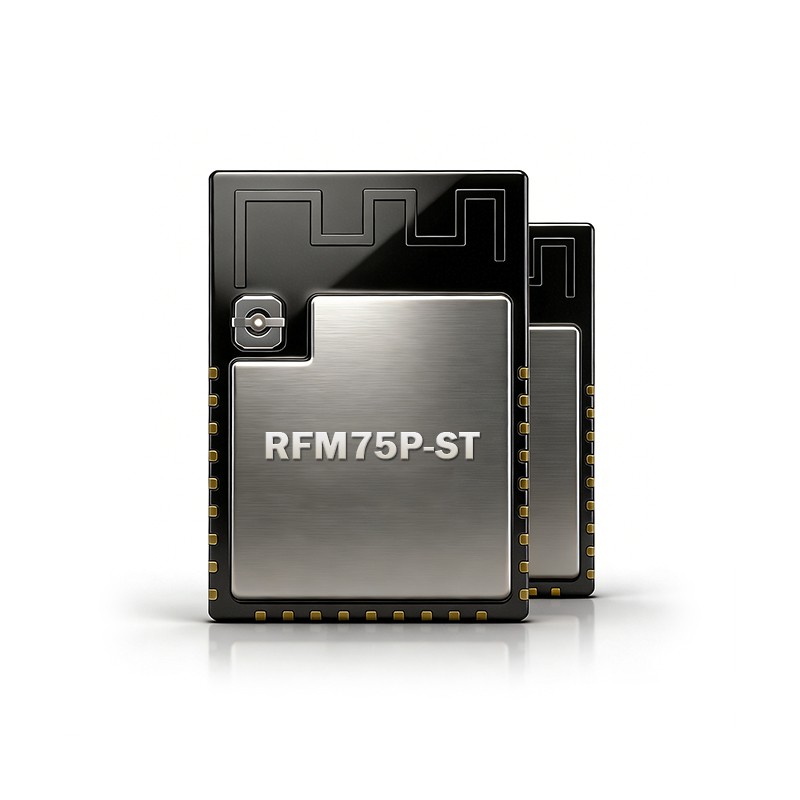

Popis
Zaslať požiadavku
Technické špecifikácie
|
Špecifikácia |
Hodnota |
|
Frekvenčný rozsah |
2400 – 2483,5 MHz |
|
Prevádzkové napätie |
1.9 – 3.6 V |
|
Modulácia |
(G)FSK |
|
Maximálna rýchlosť prenosu dát |
2 Mbps (zhlukový režim) |
|
Vysielací prúd |
180 mA |
|
Prijímať prúd |
21 mA |
|
Citlivosť |
-107 dBm |
|
Prenášať výkon |
28 dBm |
|
Rozmery |
18 × 33 × 2,2 mm |
|
Rozhranie |
SPI |
|
Súlad |
Certifikované podľa RoHS / REACH |
Aplikačné polia
- Počítačové periférie – bezdrôtové klávesnice, myši a príslušenstvo.
- Bezdrôtové herné ovládače – stabilné pripojenie s nízkou latenciou.
- Bezdrôtové reproduktory a audio zariadenia – streamovanie s krátkym dosahom.
- Diaľkové ovládače – spotrebná elektronika a priemyselné systémy.
- Domáca automatizácia – inteligentné osvetlenie, vypínače a spotrebiče.
- Hračky a zábavné zariadenia – interaktívne bezdrôtové hranie.
Vďaka vysokému vysielaciemu výkonu a vysokej citlivosti je modul vhodný do hustých RF prostredí, čím zabezpečuje spoľahlivú komunikáciu v rôznych aplikáciách.
Výhody integrácie PCBA
- Kompatibilita SMT: Štandardné balenie 18 × 33 mm podporuje automatické spájkovanie typu pick-and-place a bezolovnaté pretavenie.
- Periférna integrácia: Rozhranie SPI zjednodušuje rozloženie PCB a vývoj firmvéru.
- Optimalizácia rozloženia RF: Vyhradené zóny antény a impedančne prispôsobené trasy zaisťujú stabilný bezdrôtový výkon.
- Úvahy o napájaní: Tx prúd 180 mA vyžaduje starostlivý návrh napájania PCB; Rx prúd 21 mA podporuje efektívnu pohotovostnú prevádzku.
- Pripravené na hromadnú výrobu: Plne kompatibilné s procesmi SMT/PCBA, v súlade s normami RoHS a REACH.
Populárne Tagy: rfm75p-st, Čína rfm75p-st výrobcovia, dodávatelia, továreň, 2,4 GHz RF vysielací/prijímací modul, RFM75C S3 ST, RFM75P-ST
