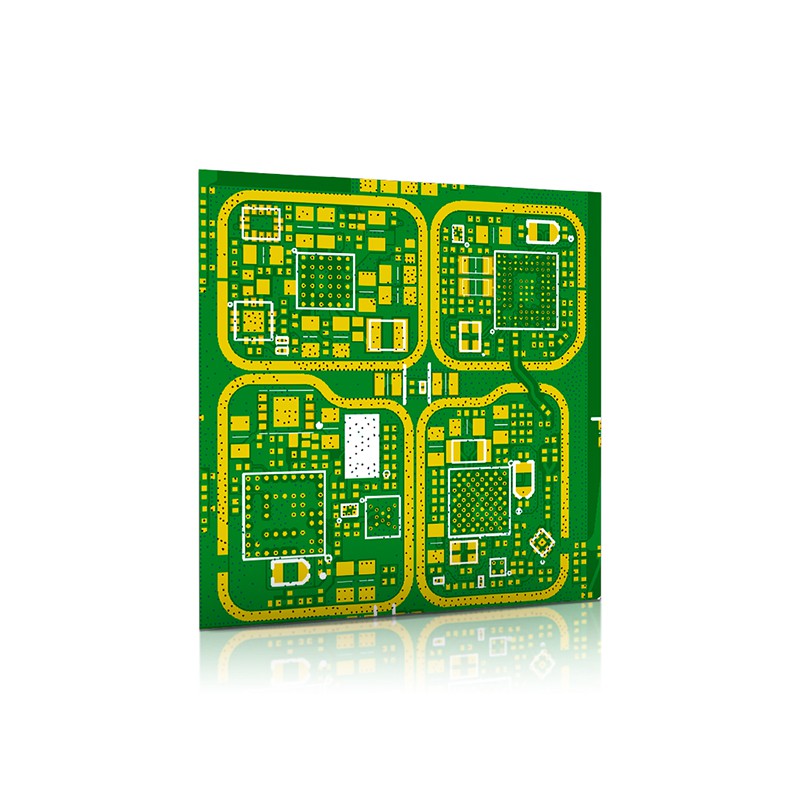

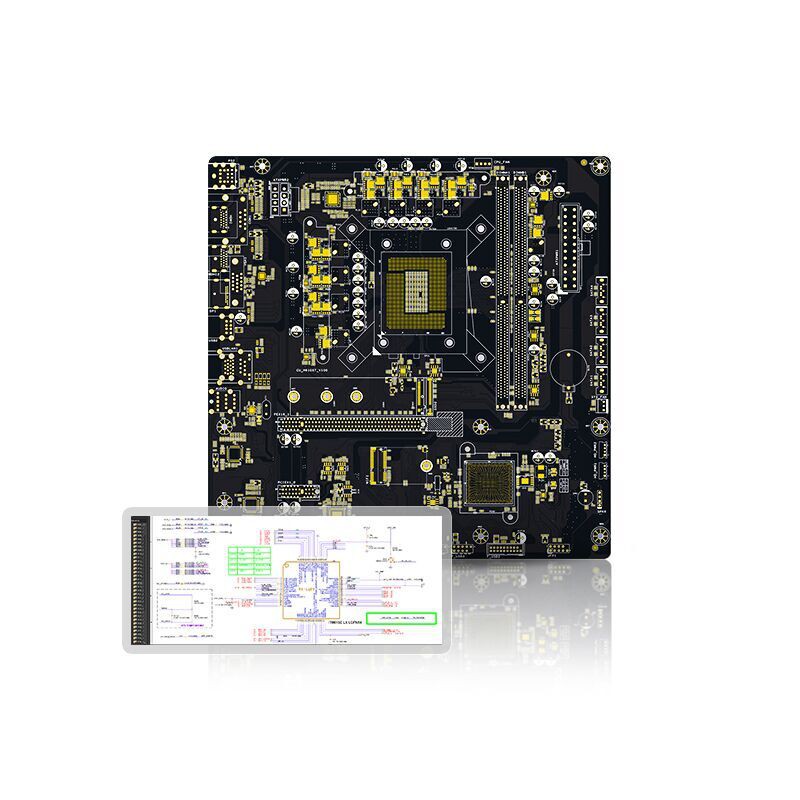

Čo je akákoľvek vrstva HDI?
V porovnaní s konvenčným HDI umožňuje akákoľvek technológia HDI vrstvy prepojiť všetky vnútorné vrstvy pomocou medených-laserových mikropriechodov, čím sa odstránia obmedzenia typu „1–2 rád“ alebo „prepojenie špecifických vrstiev“. V prípade návrhov plošných spojov s ľubovoľnou vrstvou to znamená, že umiestnenie zariadenia už nie je obmedzené distribúciou, čo umožňuje vysokorýchlostným{4}}diferenciálnym signálom dosiahnuť ich cieľové vrstvy optimálnou cestou-, čím sa výrazne zlepšuje flexibilita návrhu a elektrický výkon.
V dizajne akejkoľvek vrstvy HDI bežne používaná kombinácia naskladaných slepých priechodov + skrytých priechodov nielen skracuje signálové cesty, ale tiež účinne znižuje riziko nesúladu parazitnej indukčnosti a impedancie. V porovnaní so štandardnými viacvrstvovými doskami to môže znížiť celkový počet vrstiev a celkovú hmotnosť pri zachovaní vyššej integrity signálu pre rovnakú funkčnosť.
Procesné a štrukturálne prvky
- Úplné prepojenie: Akékoľvek dve vrstvy je možné prepojiť pomocou mikro slepých priechodov, vďaka čomu je ideálny pre komplexné multi{0}}čipové balíčky (SiP, PoP).
- Schopnosť jemného smerovania: Šírka/rozstup riadkov len 40/40 μm, podpora BGA s ultra vysokou I/O hustotou.
- Viacnásobné sekvenčné laminovanie: Zaisťuje stabilné a konzistentné prepojenie v každej vrstve.
- Rôzne materiálové možnosti: High{0}}Tg FR-4, nízko Dk/Df vysokorýchlostné-substráty a zmiešané lisovacie štruktúry, aby vyhovovali rôznym potrebám riadenia signálu a teploty.
- Návrh nulového-výčnelku: Eliminuje zvyšky cez výčnelky, znižuje odrazy a presluchy a zlepšuje-kvalitu vysokorýchlostného signálu.
Aplikácie
Smartfóny a tablety vyššej kategórie{0}
Plne prepojené návrhy pre hlavné procesory a vysokorýchlostné{0}}úložisko.
5G a komunikačné zariadenia
RF predné-moduly, dosky na spracovanie základného pásma.
Automobilová elektronika
Základné riadiace dosky ADAS, vysokorýchlostné{0}}brány.
Priemyselné a medicínske
Zobrazovacie systémy-s vysokým rozlíšením, presné testovacie zariadenia.
V týchto scenároch dosky plošných spojov s ľubovoľnou vrstvou HDI spĺňajú požiadavky na vysokorýchlostný{0}}prenos signálu a zároveň umožňujú väčšiu funkčnú integráciu v zariadeniach s extrémne obmedzeným priestorom-.
Kľúčové výhody
- Výnimočná sloboda smerovania: Akékoľvek-prepojenie vrstiev výrazne znižuje obchádzky signálu, optimalizuje latenciu a minimalizuje straty.
- Vysoká účinnosť prerušenia I/O: Podporuje balíčky BGA s minimálnym rozstupom 0,3 mm, čo uľahčuje smerovanie všetkých signálov spájkovacích guľôčok.
- Vysoká{0}}rýchlosť a vysoká{1}}frekvenčná kompatibilita: Impedancia sa ľahko ovláda a podporuje rozhrania ako DDR5, PCIe Gen5 a SerDes.
- Tenký a ľahký dizajn: Znižuje zbytočné priechody a medziľahlé spojovacie vrstvy, čím sa znižuje celková hrúbka a hmotnosť dosky.
- Potenciál optimalizácie nákladov: pri vysoko{0}}výkonných návrhoch môže znížiť celkový počet vrstiev, znížiť výrobné náklady a zrýchliť čas-uvedenia-na trh.
často kladené otázky
Zhrnutie
Či už hľadáte vysokorýchlostné{0}}prepojenie, extrémnu miniaturizáciu alebo optimálne riešenie smerovania pre komplexné systémy, technológia Any Layer HDI PCB poskytuje bezprecedentnú slobodu dizajnu a istotu výkonu.
Ako Shenzhen STHL Technology Co., Ltd., s 20-ročnými skúsenosťami s výrobou PCB/PCBA, ponúkame vyspelé výrobné možnosti s ľubovoľnou vrstvou HDI, prísnu kontrolu kvality a flexibilné modely dodávok-poskytujúce stabilnú a spoľahlivú technickú podporu pre vaše produkty-generácie.
Kontaktujte nás teraz:info@pcba-china.com- Nechajte svoj dizajn prevziať vedenie, počnúc od PCB.
